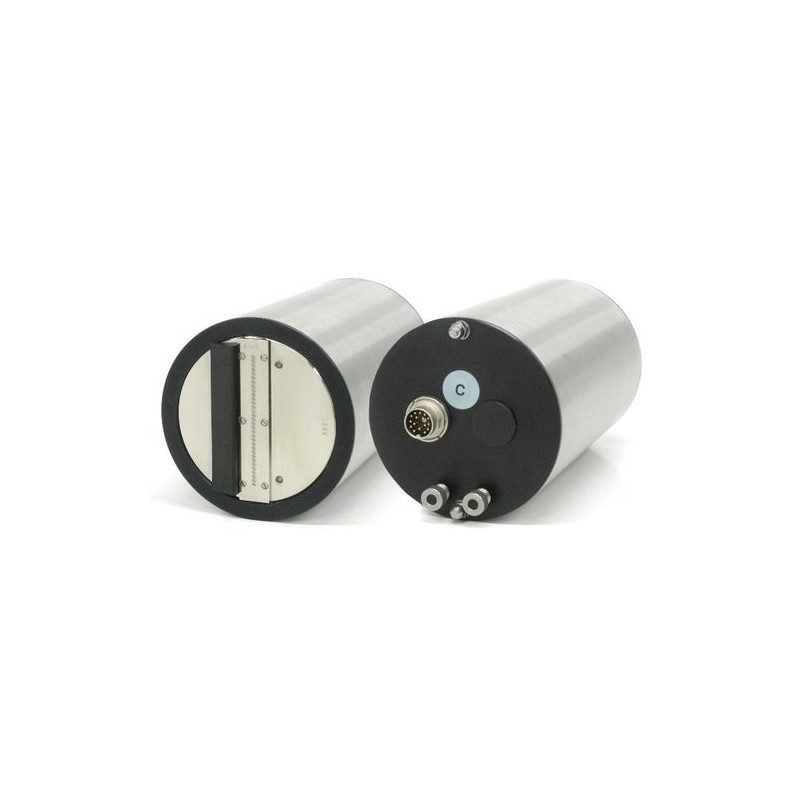

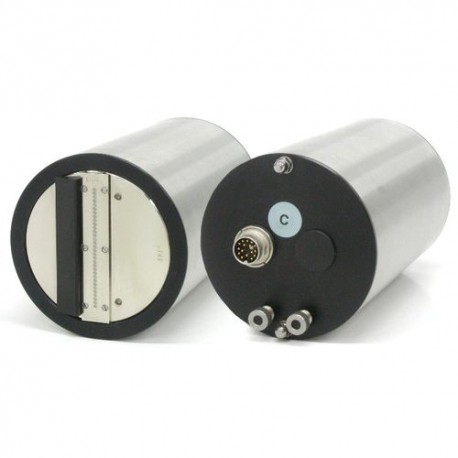

1500/00 Series25,32-dot

Número de puntos (boquillas) o altura máxima de impresión

25 o 32

Diámetro de punto

0.85 mm (Para boquillas de 120 μm)

Distancia entre puntos en dirección vertical

1.8 mm

Altura de impresión

De 6 mm a MAX, donde MAX = (número de boquillas -1) * 1,8 mm

Ajuste de altura de impresión

Girando el cabezal de impresión

Tasa maxima de impresión

120 m / min - para: Resolución = 27 puntos / dm,
60 m / min - para: Resolución = 55 puntos / dm,
Intensidad = 100

Distancia entre el cabezal y el objetivo

de 2 a 20 mm

Tipo de tinta

Colorante o tinta pigmentada a base de alcohol o MEK

Consumo de tinta

Depende de muchos parámetros, como presión de tinta, número
y diámetro de los inyectores, intensidad, frecuencia de impresión
de filas, repetición de filas, relación de cobertura, por ejemplo
aprox. 25 ml / h (para un cabezal de impresión de 12 boquillas,
diámetro de boquilla = 120 μm, Presión = 0,4 bar, Intensidad = 70,
Repetición = 1, Shift = 10m / min, Texto = letras y dígitos)

Presión de aire corriente arriba del regulador

De 0,1 a 1,0 MPa (de 1 a 10 bar)

Presión de aire (presión de  trabajo) corriente abajo del regulador

De 0,02 a 0,05 MPa no superior a 0,1 MPa (de 0,2 a 0,5 bares no superior a 1 bar)

Alimentación

Capacidad de entrada: DC 24 V;
Consumo máximo de corriente):
1.36A para cabezales de impresión de 25 boquillas
1.70A para cabezales de impresión de 32 boquillas

Ambiente

Temperatura:     de +5ºC A +40ºC estándar
                         desde -10ºC para versiones especiales
Humedad:          hasta el 90% sin condensación

Dimensiones

Diámetro: Ø 70 mm
Longitud: 148 mm

Peso

1067 g (cabezales de impresión de 25 boquillas)
1113 g (cabezales de impresión de 32 boquillas)

Resistencia al polvo y a las salpicaduras

estandar IP40

Tiempo inactivo requerido

Ninguno, el dispositivo puede funcionar ininterrumpidamente durante 24 horas
